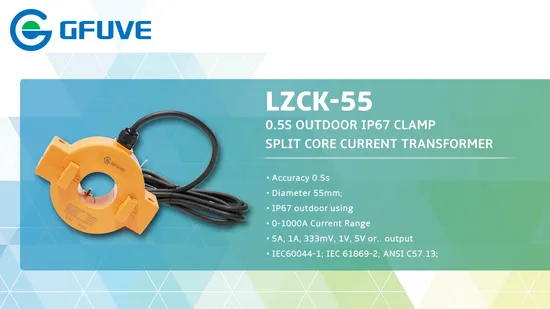

Lzck-55 Clamp Outdoor Wasserdichter Split-Core-Stromwandler

Basisinformation

Modell Nr.	LZCK-55
Anwendung	Elektronisch, Instrument
Typ	Stromwandler
Phase	Einzel
Bedingung der Operation	Draussen
Verwendung	Schutz, Messung
Wickelform	Einschichtiger und eng gewickelter Typ
Isoliermedium	Gängige Isoliermaterialien
Installation	Aktiver Typ
Struktur des magnetischen Kreises	Einstufiger Typ
Spannungstransformationsprinzip	Elektromagnetischer Typ
Standards	IEC60044-1; IEC 61869-2; Ntc 2205; GB1208-2006; ein
Genauigkeitsklasse	0,5 s, 0,5 %, 1 %, 3 %
Bereich des primären Nennstroms	100-1500A
Nennfrequenz	50/60Hz
Bereich der Nennlast	10va
Bewerteter Sekundärstrom	5A oder 1A
Blende (mm)	55
Gewicht (kg)	2
Schutz vor Eindringen	IP65
Umfeld	Draußen oder drinnen
Transportpaket	Standard-Export-Holzkiste
Spezifikation	180 mm * 138 mm * 52 mm
Warenzeichen	GFUVE
Herkunft	Peking, China
Produktionskapazität	10000 Stück/Monat

Produktbeschreibung

LZCK-55 Clamp Outdoor Wasserdichter Split-Core-Stromwandler
Die wasserdichten Stromwandler der LZCK-Serie für den Außenbereich sind für Wechselstromsysteme mit 35 kV geeignet und die Messung des Stroms von Stromversorgungsgeräten unter 10 kV kann auch zum Schutz von Mikrocomputern verwendet werden. Dieser Stromwandlertyp verwendet importierten Siliziumstahl, der als magnetisches Material eine hohe Permeabilität aufweist, die Eigenschaften eines geringen Magnetkreisverlusts aufweist und geteilt werden kann. Sein halbkreisförmiger Kern und seine Sekundärwicklungen verwenden hochwertiges Epoxidharz-Vakuum und sind in ein Kunststoffgehäuse (ABS) gegossen oder PC), das flammhemmend, feuchtigkeitsbeständig, stabil und wartungsfrei ist.
Parameter

technische Parameter
Standards	IEC60044-1; IEC 61869-2; NTC 2205; GB1208-2006; ANSI C57.13
Genauigkeitsklasse	0,5S, 0,5%, 1%, 3%
Bereich des primären Nennstroms	100-1500A

Technische Parameter – Fortsetzung
Bereich der Nennlast	≤10VA
Nennfrequenz	50/60Hz
Nennsekundärstrom	5A oder 1A
Bewerteter thermischer Kurzzeitstrom	40kA, 1S
Konnuierlicher thermischer Nennstrom	150 % I1n
Spannungsfestigkeit der Sekundärwicklungsleistung	3kV, 1min
Sicherheitsfaktor Rang	(FS) <10
Ausgangssignal	1A, 5A, 333mV, 1V oder 5V (kundenspezifisch)

Mechanische Parameter
Blende (mm)	F55
Abmessungen (B×T×H) (mm)	180×138×52
Gewicht (kg)	2
Arbeitsbedingungen
Betriebstemperatur	-35°C bis +65°C, im Durchschnitt nicht mehr als +40°C
Lagertemperatur	-40°C bis +70°C
Eindringschutz	IP65
Umfeld	draußen oder drinnen
Die Höhe über dem Meeresspiegel	0-3000m
Bedingungen	Es sind keine stark verschmutzten, erosiven und radioaktiven Gase in der Luft vorhanden. Dauerbetrieb unter Nennstrom ist zulässig.

Auswahlhilfe

Modell	Primärer Nennstrom	Nennlast	Öffnung (mm)	Beschreibung (mm)	Gewicht (kg)	Materie l	Wasserdicht
LZCK-55	100-1500A	≤10VA	f55	180×138×52	2	PC	IP65
LMCK185-10	300-3000A	≤25VA	f185	350×283×55	4.5	PC	IP65
LZCK310-10	300-600A	≤10VA	f50	φ50 x φ110 x 32	1	Harz	Silikonhülle (Option)
LZCK322-10	30-600A	≤10VA	f50	φ50 x φ110 x 52	1.6	Harz	Silikonhülle (Option)
LZCK350-10	20-600A	≤25VA	f50	φ50 x φ110 x 105	3.1	Harz	Silikonhülle (Option)
LZCG530-10	30-600A	≤20VA	f45	φ45 x φ120 x 65	5	Harz	Silikonhülle (Option)
